一、項目概況
項目名稱：醫院檢驗科實驗室凈化系統裝修工程
項目規模：1500㎡
潔凈度：千級、萬級、十萬級
項目地址：安徽合肥
二、項目介紹
檢驗科實驗室是醫院進行臨床實驗和檢驗的場所，檢驗科是臨床醫學和基礎醫學之間的橋梁。根據醫療機構的需求，檢驗科實驗室包括臨床化學、臨床微生物學、臨床免疫學、血液學、體液學以及輸血學等分支學科實驗室。檢驗科實驗室設計，需要根據檢驗科的特殊性分區進行規劃設計。
三、平面布局
1.檢驗科宜設在門診樓，并應自成一區，三甲醫院檢驗科面積宜不少于1200㎡，二甲醫院檢驗科面積宜不少于800㎡，如果檢驗科還承擔有較多的科研、教學任務，面積還應適當增加。
2.檢驗科平面布局應能清晰的分出清潔區、半污區和污染區，各區域之間應有隔斷隔開，清潔區主要由更衣室、辦公室等組成，半污染區主要由試劑庫、制水間等輔助功能間組成，污染區主要由采血室、檢測實驗室組成。
3.檢驗科應人物流分開，人員和物品應有獨立的出入口，特別是污物應有專用出口，且經醫院的污梯送至醫院集中的醫療廢物存放點，不得走醫院的客梯。
4.為保證檢測工作的安全，生物安全實驗室應符合BSL-2級實驗室的要求，在生物安全實驗室的出口處應設有非手動洗手裝置和緊急洗眼裝置，部分高污染風險的工作應在二級生物安全柜內進行。
（1）HIV初篩實驗室：分為清潔區、半污染區、污染區，面積不宜小于45㎡。
（2）PCR實驗室：分為試劑準備室、樣品制備室、擴增分析室，各實驗室前要有緩沖間，PCR總面積不宜小于60㎡。
（3）微生物實驗室：分為準備室、緩沖間和工作區，面積不宜小于35㎡。
（4）采血區應單獨成一區，采血窗口的長度不宜小于1.2m，寬度45-60cm為宜，采血窗口的數量應參考日平均門診數量確定，并適當考慮將來發展需要。

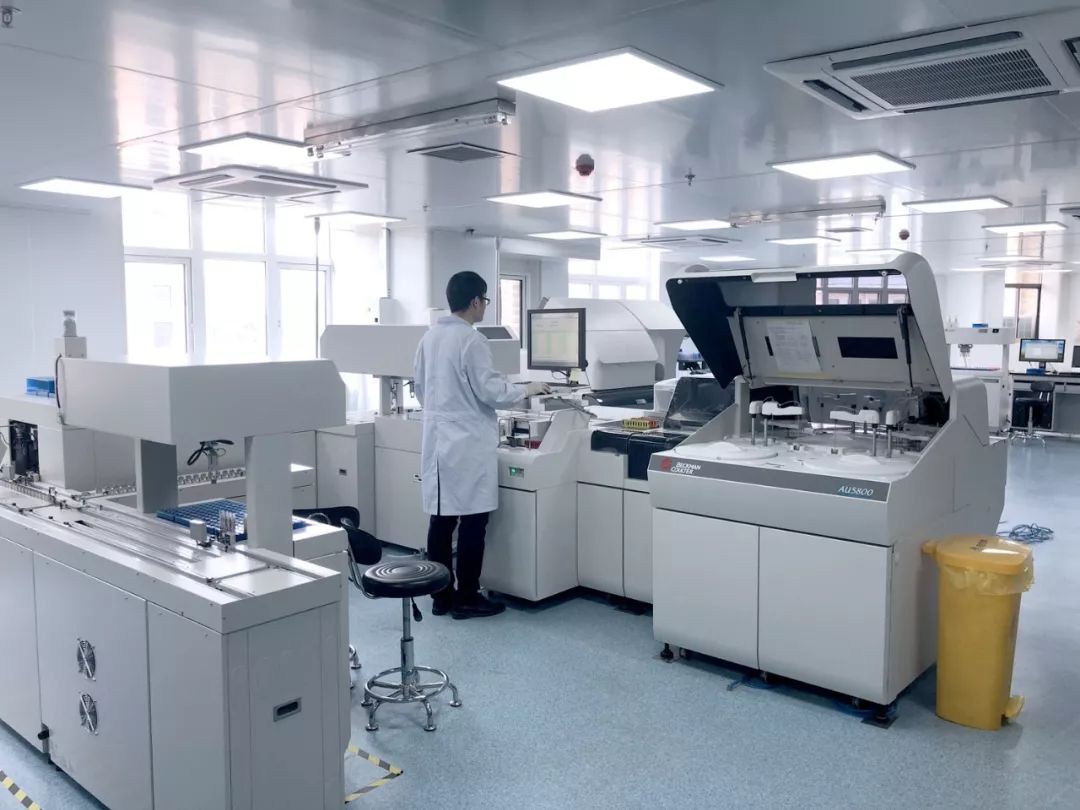

（5）生化區在設計時應重點關注生化機，生化機的更新?lián)Q代速度很快，在設計前應與設備廠家聯系，確定設備的擺放位置、規格、重量、功率、用水量等參數。
四、潔凈裝飾要求
1.墻板、頂棚材料要求易于清洗消毒、耐擦洗、不起塵、不開裂、光滑防水，常用材料為雙面夾心彩鋼板，防火等級不低于難燃B1級。
2.地面材料要求無縫的防滑耐腐蝕地面，常用的裝飾材料為PVC或橡膠地面，鋪貼的接縫處需用同色焊條焊接并刨平。
3.實驗室對門的要求：應能自動關閉，門上宜設觀察窗，要帶門鎖和閉門器，門頭上可加裝工作狀態指示燈，標明實驗室是否有人工作。
4.實驗室對窗的要求：墻體上不宜設可開啟的外窗，可設密閉觀察窗。
5.實驗室的墻體與墻體交接處，墻體與地面交接處，墻體與頂棚的交接處均應用圓弧處理，彩鋼板拼接處均應打密封膠處理，以保證實驗室的氣密性。
6.實驗室吊頂高度以2.6m高為宜，主實驗室吊頂不能開設人孔或設備檢修孔。
7.近幾年來潔凈實驗室裝修出現的新材料：
（1）雙層鋼化玻璃窗內加可調百葉：雙層8mm厚鋼化玻璃，內置有可調百葉窗，可增加大廳的采光和視覺效果，內置百葉窗無污染不需要清洗。
（2）快速拼裝金屬墻板：主要用作輕質隔墻，兩側為烤漆金屬板，內填充為無機鎂質，與彩鋼板相比具有防火等級高、色彩豐富、墻面質感好等優點。
（3）抗菌墻板：主要用于內墻面裝飾，在石膏板、金屬板的表面涂覆高性能氟碳涂料和陶瓷無機涂料，表面致密不起塵，耐擦洗、耐酸堿腐蝕，且有一定的抑菌作用，可用于潔凈室墻面裝修。
五、空調通風工程
1.凈化實驗室應避免多個實驗室共用一個空調機組的情況，單獨的空調機組可有效地避免交叉污染，節約運行成本。
2.實驗室空調設計參數應參照《生物安全實驗室建筑技術規范》相關要求，在設計時還應考慮到生物安全柜、離心機、培養箱等設備的熱、濕負荷。
3.空氣凈化系統應設置粗、中、高三級空氣過濾，粗效過濾器應設在新風口處，中效過濾器應在空調機組的正壓段，高效過濾器應設系統的送風末端。
4.新風口距地面高度不低于2.5m，新風口應有防雨及防鼠蟲措施，應設有易拆除清洗的過濾網。
5.實驗室的排風機應與送風機連鎖，排風機應先于送風機開啟，后于送風機關閉，室內排風管道與生物安全柜等設備的排風管道應分開設置。
6.凈化室內送排風應采用上送下排方式。室內送風口和排風口布置應使室內氣流停滯的空間降低到較小程度。
7.實驗室的各區之間應保持不小于5Pa 的壓差，保證氣流是從清潔區流向污染區，應在易于觀察的位置設置壓差表。
8.過濾器和空調機組不能使用木質材料，應耐消毒劑腐蝕、不吸水的材料，空調機組的漏風率應小于2%。
9.舒適性空調主要是采用風機盤管加新風系統，冬夏季使用醫院集中的冷熱源，如果春秋季節醫院沒有冷熱源，可自備風冷式模塊機組提供冷熱源。
六、電氣工程
檢驗科實驗室宜按一級負荷供電，并應設置不間斷電源，保證主要設備不小于30分鐘的電力供應。
1.照明系統
（1）實驗室照度300LX 緩沖間、準備間200LX、辦公區照度200LX、采血臺臺面照度500LX。
（2）凈化區應采用密閉燈具，普通實驗區可根據吊頂材料選用普通燈具。
（3）實驗室應配紫外線滅菌燈，可按10-15㎡配備一支紫外線燈（30W）。
（4）疏散指示燈、應急燈、出口指示燈的數量和位置應按消防相關規范設計。
2.動力配電系統
（1）在進行電氣設計時應設置足夠多的插座，并應提前了解實驗室主要設備的用電功率，生物安全實驗室應設置專用配電箱。
（2）在設計不間斷電源前應與實驗室負責人溝通，確定需要不間斷電源供電的設備及較短供電時間，不間斷電源放置的位置應通風條件良好。
3. 弱電系統
（1）電話網絡終端：在實驗室內應設置足夠多的電話網絡終端，滿足實驗室信息化管理的要求。
（2）門禁系統：可限制非授權人員的進入，保證實驗室的安全。
（3）監控系統：可監控實驗室人員的出入情況、日常工作情況、視頻教學等。
（4）呼叫系統：實驗室內應設置緊急呼叫分機，呼叫主機應設在值班室內。
七、給排水及供氣工程
1.給水系統
實驗室的出口處應設有洗手裝置，洗手裝置應使用非手動水龍頭，生物安全實驗室建議檢驗地帶網配自動手消毒裝置，給水材料符合國家相關要求。
2.排水系統
潔凈實驗室內不應設置地漏，實驗室排水應與生活區排水分開，應確保實驗室排水進入醫院污水處理站。
3.純水系統
實驗室主要用純水的設備是生化儀，實驗室純水系統在設計前應與實驗室負責人溝通純水的用水點，各水點的用水量。
八、實驗室配套家具
1.實驗室家具依據其使用的材質可分為全鋼家具、鋼木家具、全木家具三大類，全鋼家具外型美觀但價格偏高，鋼木家具體格適中，全木家具因其在承重、防水方面的弊端已經很少有人選用，應結合醫院的預算費用選用合適的家俱。
2.實驗臺面材質主要由實芯理化板、環氧樹脂板和千思板，因檢驗科實驗室使用的高溫設備不多，推薦使用實芯理化板臺面和千思板臺面。
3.實驗臺在制作前應結合現場實際情況和工作需要來確定長度和款式，過多的家具會占用工作空間，家具數量不足又會影響工作開展。
